회전차의 특수설계로 고형물이 막히지 않고 펌핑할 수 있다.
버티칼 Type으로 설치면적이 적고 설치가 용이하다.
파이프 길이가 길 경우에는 샤프트 중간 에 메탈을 설치하여 진동이 전혀 없다.
주축은 연마봉을 사용하여 축의 정밀바란스를 유지하므로 정숙 운전을 할 수 있다.
하부의 메탈베어링은 인청동 및 NBR을 선택 사용하여 펌프의 수명을 배가하였다.
빌딩의 정화조용 오수, 오물 배수용 응축수용 기타각종 화학공업용
Capacity 토출량
0.1~3.0㎥/min
Head 총양정
~ 40m
Design Pressure 설계압력
10kgf/㎠
Allowable Suction PIT (최대 허용 깊이 PIT)
0.5 ~ 2.0m
Revolution 회전수 60Hz
1750rpm
Rotation 회전방향-View From Coupling End
Clock Wise(전동기 측에서 시계방향)
Temperature 온도
70℃
Nozzles (흡,토출구)
Ratings
KS 10 kgf/㎠
Facing
FF
Location
Bottom Suction, Top Discharge

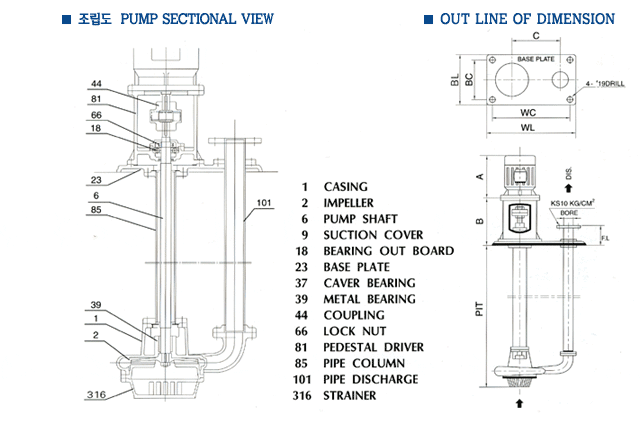

(그림을 클릭하면 확대하여 볼 수 있습니다.)
MODEL
POWER
PUMP & MOTOR
BASE SIZE
KW
A
B
C
WL
WC
BL
BC
DVT-40A
0.75
259
205
195
430
380
300
250
50A
1.5
315
50B
2.2
346
210
50C
3.7
330
278
240
500
450
350
65A
65B
65C
5.5
379
80B
80C
7.5
417
288
320
600
550
400
100B
293
100C
11
474
