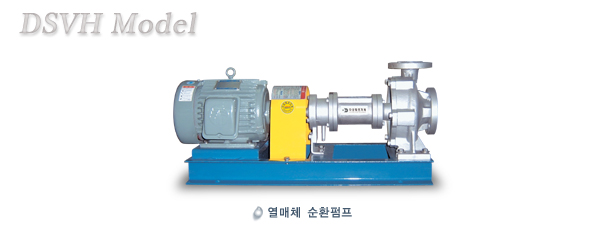

1. 단단 수평 원심 볼류트 펌프의 구조로서 유지 보수가 간단하다.

2. 일반 원심펌프의 분해 방식과 동일하여 부품의 분해가 용이하다.

3. 베어링 하우징이 견고함으로 펌프의 수명이 길다.

4. 내열성이 좋은 자재 사용 및 구조를 채택하여 최대온도 350℃까지 사용이 가능하다.

5. 자연 공랭식 냉각 방식의 씰링 방식이다.

6. M/SEAL 의 내장 형식에 의해 온도가 감소되어 베어링과 M/SEAL의 기능에 무리를 주지 않는다.

7. 바란스 타입의 M/SEAL을 장착하여 스타핑 박스는 M/SEAL앞에 위치하여 M/SEAL 고장시에도 스타핑

    박스의 기능으로 많은 누수를 방지한다.

8. 축방향의 하중은 임펠러 바란스 홀에 의하여 감소하며 축은 두 개의 베어링이 장착되어 있다.

    하나의 메탈베어링은 펌프쪽에 그리고 한 개의 베어링은 모타쪽에 설치된다.



열매오일을 사용하여 플랜트 현장에서 사용하며 사용 액체는 불순물이 있어서는 안되며, 펌프의 재질에

     화학 손상을 입혀서는 안된다.



화학 및 제약 산업

건조기기 및 회전기기, 멸균기, 반응탱크, 합성섬유

플라스틱, 도료원료 생산공장, 점도성 액체저장 시설공장

식품산업 - 제과 오픈의 가열, 지방산, 식용유, 글리세린, 건조풀의 생산공장

섬유, 피혁, 제지산업 - 인쇄시 약품 가열, 챔버와 실린더의 건조

고무 플라스틱 산업- 프레스 및 자동주입 몰딩기계의 가열 등

페인트 및 도료 산업 - 교반 믹싱 용기의 가열 등

도로 포장제 산업 - 저장탱크 및 유조차의 가열, 고점도 오일의 가열, 아스팔트 처리 액체와 지붕

                               마감 액체의 가열에 사용

세탁산업 - 건조기, 주름제거기, 자동 다림장치의 가열 등

그 외에 금속산업, 전기 전자산업, 목재산업, 건설 산업에 다양하게 적용된다.



항목



최대유량범위(㎥/HR)

200

최대양정(m)

100

최고작동압력(m)

150

최고오일온도

350

씰링 방법

M/SEAL

플랜지(FLANGE)

Ratings

10Kg/

Facing

RF FF

임펠러 구조

CLOSE TYPE

 회전수(rpm)

1750rpm, 3500rpm

플랜지위치

(FLANGE)

흡입플랜지

END SUCTION

토출플랜지

TOP DISCHARGE

     UNIT(M/M)

MODEL

BORE

SPECIFICATION

IMPELLER

M/SEAL
DIA

BEARING NO

(SUC, X DIS,)

Q(m3/min)

H(M)

P(KW)

OUT DIA

부하측

반부하측

DSVH-25A

Ø25 X Ø25

0.10

11

1

Ø175

Ø35

#6306ZZ

METAL

40A

40 X 32

0.14

11

1

175

35

6306ZZ

METAL

40B

40 X 32

0.14

17

2

215

35

6306ZZ

METAL

50A

50 X 40

0.30

11

2

175

35

6306ZZ

METAL

50B

50 X 40

0.30

17

3

215

35

6306ZZ

METAL

50C

50 X 40

0.30

25

5

255

35

6306ZZ

METAL

65A

65 X 50

0.60

11

3

175

35

6306ZZ

METAL

65B

65 X 50

0.60

17

5

215

35

6306ZZ

METAL

65C

65 X 50

0.60

25

7.5

255

35

6306ZZ

METAL

80A

80 X 65

1.00

11

5

175

35

6306ZZ

METAL

80B

80 X 65

1.00

17

7.5

215

35

6306ZZ

METAL

100A

100 X 80

1.60

11

7.5

175

35

6306ZZ

METAL

100B

100 X 80

1.60

17

10

215

35

6306ZZ

METAL









NO

NAME

Q'TY

MATERIAL

NO

NAME

Q'TY

MATERIAL

1

CASING

1

GCD450

32

METAL BEARING

1



2

IMPELLER

1

GCD450

35

LOCK NUT

1



6

SHAFT

1



40

BEARING COVER

1



11

STUFFING BOX

1

GCD450

46

IMPELLER KEY

1



13

PACKING

3



48

IMPELLER NUT

1



17

BALL BEARING

1



73

MACHANICAL SEAL

1



19

BRACKET

4

GCD450

81

GASKET

1



24

BEARING HOUSING

1

GCD450

84

SUPPORT

1
